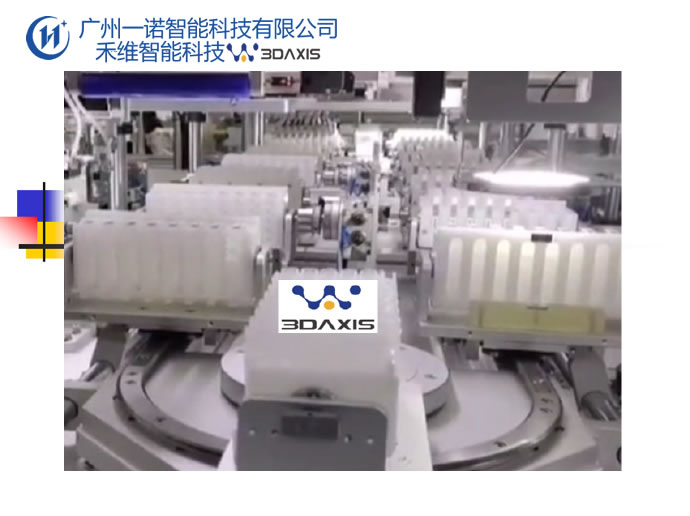

環形導軌，用于醫療耗材注射器和生物試劑管自動生產組裝及檢測線
生物耗材、醫療試劑、注射針、注射器基本都是在無菌無人操作的環境中生產，廣州一諾推出的環形導軌系統，多工位，高精密，快速度，高剛性，噪音小，節省空間等性能非常適合機械自動化輸送機構的設計方案，在先進技術的推動下，機械化生產將替換人工作業，自動化控制減少人為操作，這樣將消除人員誤操作帶來的安全風險，提高企業本質安全水平和安全生產科技保障能力，實現真正的降本升效。
用于生物耗材試劑管生產組裝及檢測技術領域，在環形軌道輸送線上設有環形軌道，環形軌道包括兩個平行設置的直軌道，以及分別連接直軌道兩端的兩個彎軌道。在廣州一諾智能科技（禾維智能廣州）GTS精密環形軌道輸送線上方安裝有定位治具，定位治具與設于環形軌道上的環形輸送帶之間通過輪齒進行嚙合，在環形軌道輸送線上還設有鎖緊機構。
在該環形軌道輸送線上設有18或者20個定位治具（可根據需要增加更多），顯著提高了工作效率；同時輪齒嚙合可對定位治具進行初步定位，鎖緊機構對定位治具進行鎖緊及再次定位，因此該環形軌道輸送線的定位精度高、且工作效率高。現有技術中的產品輸送線存在精度低、動作可靠度低，以及工作效率低等技術問題。

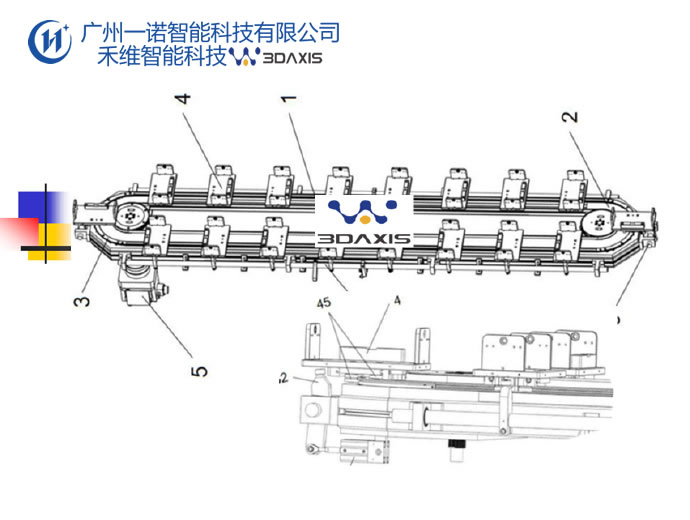

1.GTS精密環形軌道輸送線，其特征在于：在環形軌道輸送線上設有環形軌道，環形軌道包括2個平行設置的直軌道，以及分別連接直軌道兩端的2個彎軌道；在環形軌道上方安裝有定位治具；所述定位治具的數量>1；在環形軌道輸送線上設有鎖緊機構，鎖緊機構包括鎖緊桿和鎖緊氣缸，鎖緊桿設于環形軌道外側，鎖緊氣缸設于環形軌道下方；在環形軌道上方設有環形輸送帶，在環形軌道下方設有伺服電機，伺服電機的轉動軸與環形輸送帶相連，環形輸送帶與定位治具連接，伺服電機帶動環形輸送帶進而帶動定位治具在環形軌道上移動。
2.GTS精密環形軌道輸送線，環形導軌輸送線其特征在于：所述定位治具的數量為18，鎖緊桿的數量與定位治具的數量相同，在每個定位治具的下方均設有一個鎖緊桿。
3.能GTS精密環形軌道輸送線，環形導軌輸送線其特征在于：在每個直軌道上分別等間距地設有8個定位治具，每個彎軌道上分別設有1個定位治具。
4.GTS精密環形軌道輸送線，環形導軌輸送線其特征在于：環形軌道輸送線輸送帶上設有輸送帶輪齒；在定位治具的下方與定位治具固定連接有連接塊，連接塊為圓柱體結構，沿著圓柱體的圓周方向上設有V形槽，V形槽內設有連接塊輪齒，連接塊輪齒與輸送帶輪齒相嚙合。

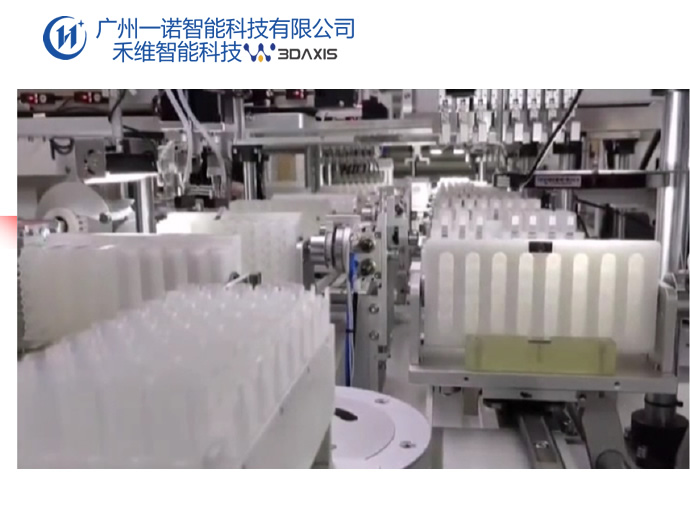

在對生物耗材試劑管進行組裝和檢測時，一般是采用流水線生產模式，首先將待加工產品安裝在輸送線上，利用電機驅動輸送線的運動進而帶動產品在不同工位上進行操作和加工。常用的輸送線多是12工位以下的操作系統，采用循環的方式實現對產品的輸送；工位數量較少，工作效率低；同時現有的輸送線在對產品定位中往往存在精度低、動作可靠度低等問題，對操作人員的操作水平要求較高，使用便捷性差。
環形導軌，適合醫療器械行業的自動化組裝生產線設計，節省空間，速度快，精度高，環形導軌的使用壽命長，后期維護成本也很低。為推動醫療器械、醫療耗材行業更好地服務經濟民生社會的發展，廣州一諾智能科技將面向醫療領域推出具有較高技術水平、成熟應用模式和顯著應用成效的輸送線，實現整體自動化應用，助力實驗室智能化操作，為醫療服務創造更優的設備和條件。
